預付費電表接線圖

　　預付費電表分為單相預付費電表和三相預付費電表，三相預付費電表有直入式電表和互感式電表，下面我們就分別說說這幾種預付費電表是怎么接線的吧

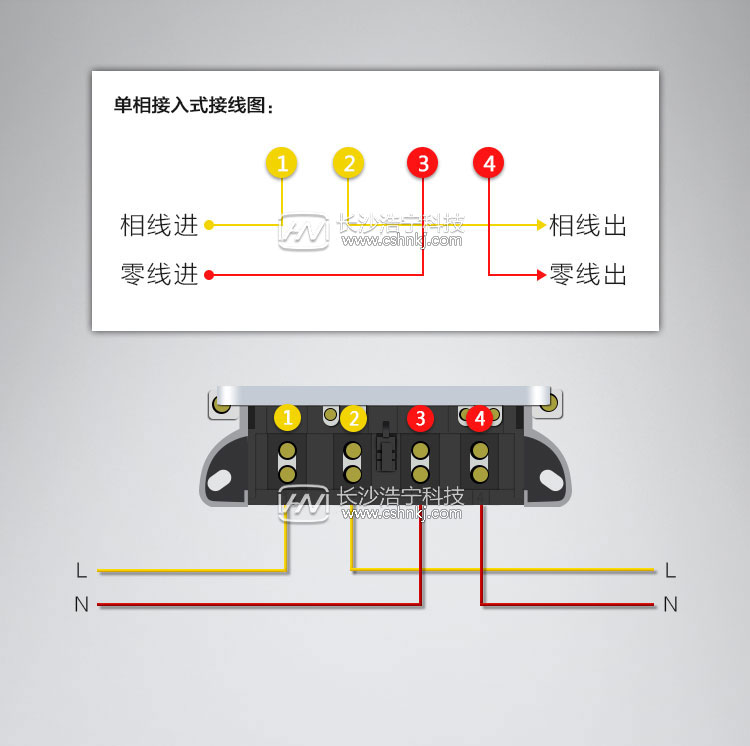

　　單相預付費電表接線圖

　　家用單相電表的接線必須是左火L，右零N，左邊火線進，火線出，右邊零線進，零線出標準的規(guī)范，單相電表的接線已經有標準規(guī)范了，1、3進，2、4出。

　　三相預付費電表接線圖直入式

　　1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

　　三相預付費電表接線圖互感式

　　翻過接線端子蓋,就可以看到三相四線電表接線圖。

　　其中1、4、7接電流互感器二次側S1端，即電流進線端;

　　3、6、9接電流互感器二次側S2端，即電流出線端;

　　2、5、8分別接三相電源;

　　10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。

　　A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

　　B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

　　C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

　　N黑線一般代表零線，直接接入10號口。
